Súprava na fotovoltaický ohrev vody GETI GWH01 2730W 6x PV Trina

Súprava na jednoduchú inštaláciu ohrevu vody v kotloch a iných zariadeniach.

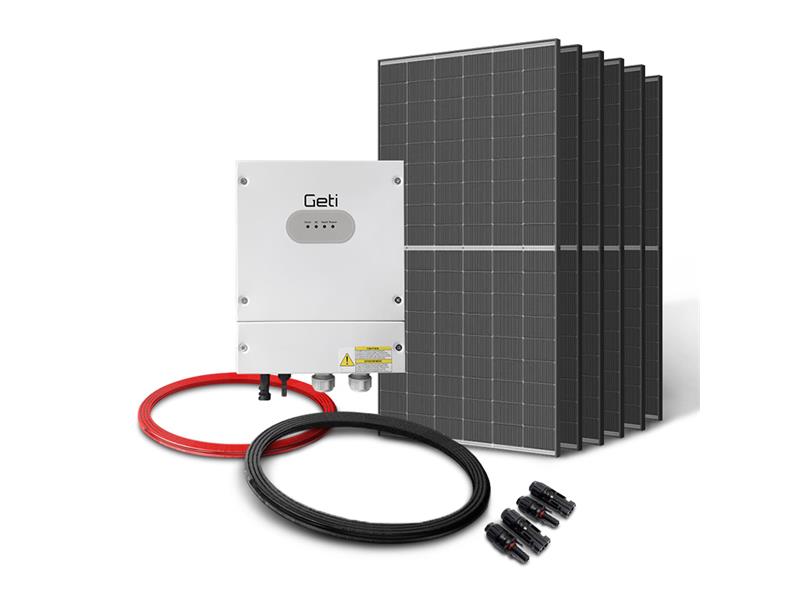

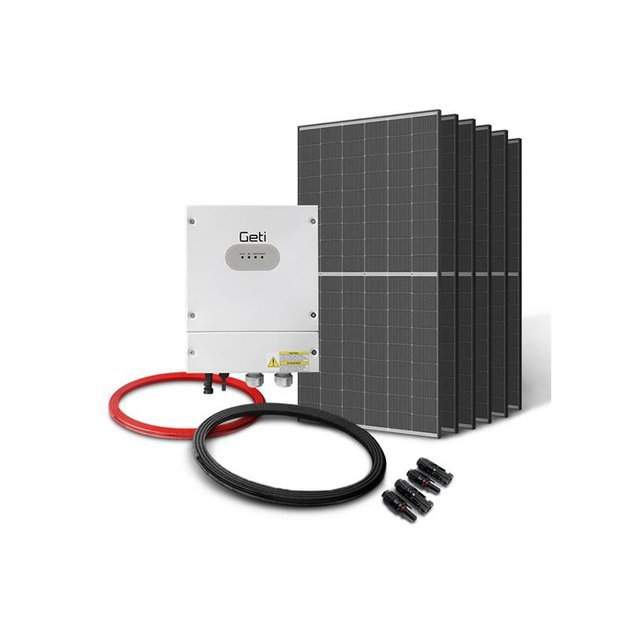

Súprava sa skladá z monokryštalických panelov Trina Solar ( 6x 04280478 ) s výkonom 455 W každý, regulátora GETI GWH01 4000 W ( 1x 04290246 ) a kompletného 25 m dlhého káblového zväzku ( 25x 04290190 + 25x 04290189 ) s priloženými konektormi MC4 ( 2x 03360241 + 2x 03360240 ).

Upozornenie: Menič GETI GWH je vhodný len pre odporové záťaže s bimetalovým termostatom (nie je vhodný pre elektronicky riadené termostaty!).


Menič GETI GWH01 je vybavený LED panelom, ktorý informuje používateľa o aktuálnom stave meniča. :
- indikácia ohrevu vody z fotovoltaických panelov
- indikácia ohrevu vody zo siete 230 V AC
- indikácia porovnania
- indikácia stavu poruchy

Maximálny výkon regulátora je 4000 W, regulátor má prioritný vstup z FV panelov a ak toto napätie klesne pod 120 V, ohrev vody bude napájaný zo siete 230 V AC.

Ide o nadrozmernú položku. Dodacia lehota od vytvorenia objednávky sa môže predĺžiť o 3 - 4 pracovné dni.

Špecifikácie:

SOLÁRNY REGULÁTOR GETI GWH01

- vstupné napätie (VDC): 160 až 350 (VDC)
- Vstupné napätie (VAC): 230 V AC
- Výstupné napätie [VAC]: 230 V AC (VAC)
- maximálny výkon: 4000 W
- Funkcia MPPT: ÁNO
- Pripojenie fotovoltaických panelov: sériové alebo sériovo-paralelné
- Prioritný vstup: FV panely
- záložný vstup: 230 V AC sieť
- prevádzková teplota: -25 °C ~ +55 °C
- účinnosť: > 99 %
- chladenie: pasívne
- ochrana proti skratu na vstupe
- ochrana proti prehriatiu
- Pripojenie vstupu PV panelu: konektory MC4
- Vstupné pripojenie 230 V AC: skrutková svorka
- Pripojenie výstupu 230 V AC: skrutková svorka
- Materiál: hliník
- stupeň ochrany: IP65
- Rozmery d x š x v [mm]: 250 x 155 x 80 mm
- hmotnosť: 3 kg

Fotovoltaický panel Trina Solar

Technické parametre:

- Nominálny výkon: 455 W
- typ: typ N, Topcon, monokryštalický
- účinnosť modulu: 22,8 %
- maximálny prúd (Imp): 10,11 A
- maximálne napájacie napätie (Vmp): 45 V
- napätie naprázdno (Voc): 53,4 V
- skratový prúd (ISC): 10,77 A
- Maximálne systémové napätie: 1500 VDC (IEC)
- Typ konektora: kompatibilný s MC4/MC4
- Predné sklo: 1,6 mm tepelne zosilnené sklo s vysokou priehľadnosťou
- stupeň ochrany: IP68
- Počet článkov: 144
- Rozmery: 1762 x 1134 x 30 mm
- hmotnosť: 21 kg
- rám: eloxovaná hliníková zliatina
- farba rámu: čierna

POZOR! Systém je určený len na odporové zaťaženie.

Súprava obsahuje:
6 monokryštalických fotovoltaických panelov Trina Solar
Solárny regulátor GETI GWH01
Súprava káblov 25 m
Konektory MC4
Inštalačný návod
