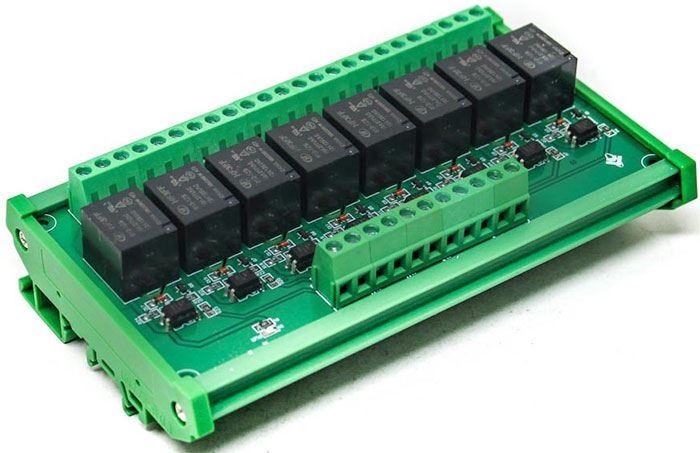

Reléový modul 8x High Low trigger. Napájanie 24 V, kontakt 230 V/10 A, montáž na DIN

Reléový modul 8x High Low trigger. Napájanie 24 V, kontakt 230 V/10 A, DIN. Reléový modul 8x s napájacím napätím 24 V a voliteľným spúšťaním vysokým alebo nízkym signálom.


Technické parametre:

- Hongfa HF3FF typ relé.
- kontakt relé: 250VAC/10A
- Spúšťanie: nízke alebo vysoké (12 mA) voliteľné pomocou jumpera
- opticky izolované
- prevádzkové napätie: 24V
- prevádzkový prúd: max. 50mA/kanál
- pokojový prúd: 10mA
- rozmery: 147 × 85 × 43 mm

Popis kontaktov:
VCC Kladný pól napájania (+) 24V DC
GND Záporný pól napájania (-) 24V DC
S/S Výber logiky spínania, po pripojení S/S a GND sa na vstup IN privádza log. 1 (3-24V DC), po pripojení S/S a VCC sa na vstup IN privádza log. 1 (3-24V DC). 0 (GND). K tomuto kontaktu možno pripojiť kladný alebo záporný pól zdroja signálu (druhý zdroj), aby sa vytvorilo galvanické oddelenie medzi napájaním, výstupom a vstupným signálom.
IN1 až IN8: Vstupný signál. Keď je na kontakt S/S privedené kladné napätie, vstupný signál je aktívny pri log. 0. Keď je ku kontaktu S/S pripojené GND, vstupný signál je aktívny pri log. 1.
2 Kontakt reléového spínača (NO)
3 Spoločná svorka relé (COM)
4 Kontakt reléového spínača (NC)

Výrobok nie je samostatná funkčná jednotka, vyžaduje si odbornú montáž.
